首頁 - 產品類型 - 雙螺桿擠出機

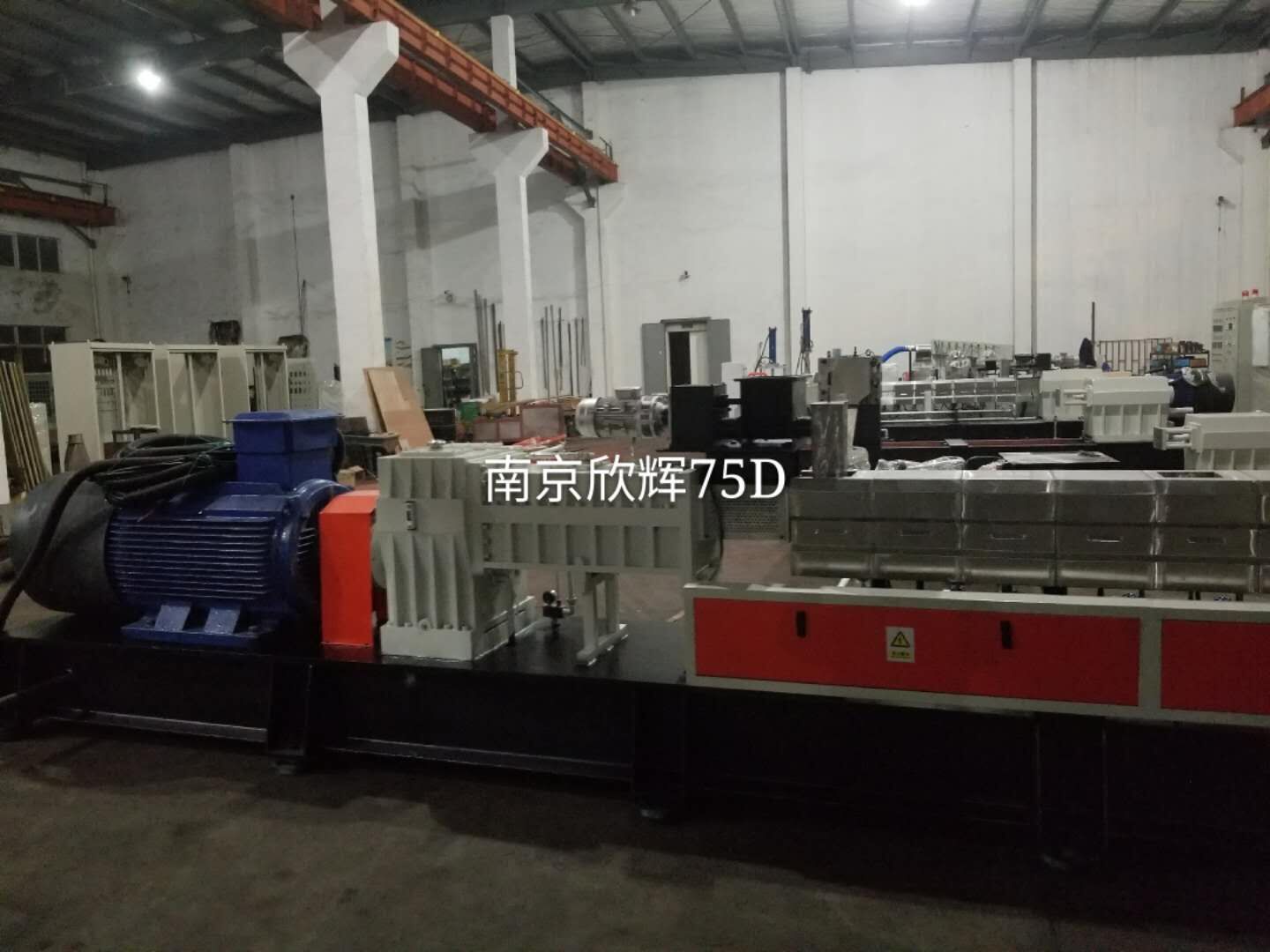

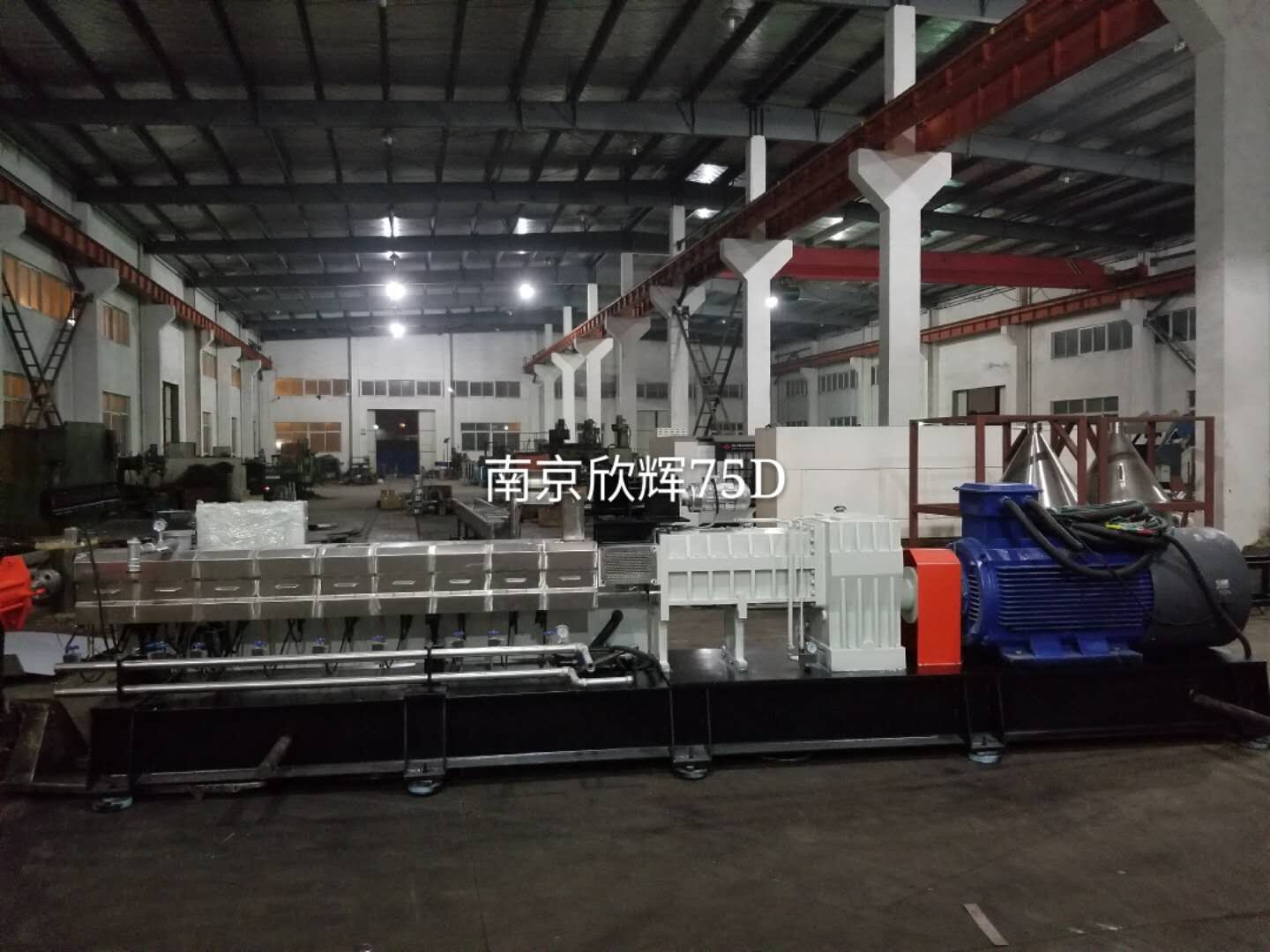

ZC-75D雙螺桿擠出機

  ZC-75D雙螺桿擠出機技術參數

設備名稱:75D同向平行雙螺桿擠出造粒機組

螺桿直徑:φ=71mm

長徑比:L/D=401

螺桿轉速:800rpm

生產物料:共混改性

生產能力:根據配方和工藝:

1、雙螺桿定量喂料機一臺:

1.1、喂料計量方式:容積式雙螺桿喂料,喂料體內帶臥式攪拌器,

喂料范圍:0~1200kg/h,

1.2、喂料驅動電機系統(微型擺線針輪減速機)

主喂料規格型號:WB120-LD-9-1.5;功率:1.5kw   速比:9

1.3、調速控制系統:羅賓康變頻調速

1.4、喂料螺桿形式:雙螺桿嚙合型。

 2、ZC75D平行雙螺桿擠出機一臺:

2.1 雙螺桿長徑比L/D=401。

2.2 傳動箱 :傳動比i=1.87

雙螺桿主機傳動箱減速及扭矩分配合為一體,采用平行三軸式設計

軸承采用進口日本“NSK”軸承

減速及扭矩分配傳動箱齒輪及齒輪軸材質為優質高強度合金滲碳鋼(材質20CrNi2MoA),按國際標準ISO6336-1996ME級控制,精度按ISO1328-1995圓柱齒輪精度制造(7級精度),滲碳淬火磨齒修整,大模數嚙合,形成高速重載硬齒面HRC60~64,輸出最大轉速800r/min,保證齒輪及齒輪軸剛度、強度,齒向載荷、軸向載荷均勻,扭矩大,傳動平穩,抗變形,振動低,噪音低。

傳動箱采用球墨鑄鐵材料鑄造,增加箱體剛度,提高運轉的平穩性及安全系數;

采用漸開線花鍵聯軸器連接輸出軸和螺桿芯軸,允許輸出軸扭矩(單軸)≥2530N·M

潤滑系統:潤滑方式為(傳動箱內)浸油潤滑+(軸承和齒輪)噴淋強壓潤滑

潤滑油泵型號:CB-B16型擺線齒輪油泵(容積式內嚙合齒輪油泵);電機功率1.1kw

潤滑油型號150#齒輪潤滑油,油量≥65L()

潤滑冷卻采用管式冷卻器,換熱面積≥2.1M2

2.3機筒:直徑φ71.8mm,

筒體材質:基體采用45#

八字孔(∞)襯套采用雙合金襯套,耐磨合金a101Fe-Cr-Ni-B+Carbide  HRC60~64

筒體精加工:精度等級達IT6級以上

機筒結構:筒體積木式組合排列,內含機筒冷卻水道

機筒數量:總數10節    長度290mm/節

第一節為喂料口,第六節開口,第九節為真空排氣口,第十節為擠出筒體。

2.4 螺桿:

直徑φ71mm

材質:優質耐磨高速工具鋼W6MO5Cr4V2,熱處理(高溫真空淬火)HRC60~64

螺桿元件與螺桿芯軸連接方式:漸開線花鍵連接,承載能力高,調整螺桿組合時拆卸裝配方便

螺桿結構:螺桿元件串聯積木式組合排列,可根據任何物料工藝排定組合

螺桿旋轉形式:同向平行雙螺桿嚙合旋轉

螺桿芯軸:長徑比L/D=40:1

材質:高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質處理HB300~350

螺桿芯軸與螺桿元件連接方式:漸開線花鍵連接,承載能力高,調整螺桿組合時拆卸裝配方便

2.5 機頭壓力測試系統:采用高精度雙顯(料溫、料壓)智能控制(孝感產),可自動報警,可自動控制主機停機。壓力精度≤±0.01Mpa,溫度精度≤±2℃,其中熔壓與主機聯鎖,實現超壓保護。

2.6 外置式雙螺桿冷卻系統:采用軟水循環冷卻,水泵電機功率0.55Kw,冷卻系統各控制電磁閥均為美國VMI,型號V10-C3C產品,全不銹鋼及銅管路,手動微調各區冷卻水流量,水壓可示。軟水溫度通過熱交換器調節(冷熱交換器為管式冷卻器)。不銹鋼水箱集成裝配,獨立外置。

2.7雙螺桿主電動機一臺,采用交流電機,電機功率250Kw,采用羅賓康變頻調速

,螺桿轉速為60800r/min。直聯式尼龍銷聯軸器加聯軸器外罩

2.8雙螺桿筒體溫度控制儀表采用日本RKC全數字智能高精度表,每一節筒體和機頭均設溫控點,溫度測量、控制精度≤±2

2.9電加熱器:第一.二節鑄銅加熱器,機頭采用銅加熱器,其余鋁。

2.10外置式抽真空系統:功率為3Kw,真空度:0.07 0.08Mpa;真空度顯示。真空罐及手動閥采用不銹鋼防腐材質。系統集成裝配,獨立外置。

2.11機架:采用鋼板及槽鋼焊接為整體底座,。筒體外裝不銹鋼護罩.外型美觀,結構牢固.

 3.過濾換網裝置一套:采用液壓板式換網機頭.口??讛担?span lang="EN-US">13-25—φ3.2mm,材質為38CrMoLaA氮化鋼(機頭加熱器材質為鑄銅,功率4 kw)。配液壓站一臺(電機功率1.5 kw,蓄能器6.3L);最大壓力:16MPa。配吊桿。

 二、電氣控制系統

2.1 板面模擬控制,可顯示主機、輔機、溫控系統加熱及冷卻工作狀態、障報警部位等運行狀況;

2.2 主機溫控系統采用日本RKC智能儀表,具有雙通道、PID參數自整定、加熱器斷路指示等功能;

2.3 主機電流值采用國產優質顯示器,且與主機聯鎖,實現過電流瞬間保護停車;主機速度顯示和喂料頻率顯示采用國產優質頻率表??刂瓢粹o、指示燈均為施耐德產品。
